DIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende Unterlegscheibe: Winkelabweichung der Montage beheben

Was verursacht Winkelabweichungen bei Schraubverbindungen?

In der Schwerindustriefertigung und der Montage von Präzisionsgeräten ist die Winkelabweichung von Bolzenverbindungen eines der am häufigsten übersehenen, aber einflussreichsten versteckten Probleme. Unebene bearbeitete Oberflächen, Schweißverformungen, Setzungen des Gerätefundaments und manuelle Installationsfehler führen zu nicht parallelen Passebenen. Unter langfristiger starker Belastung und mechanischen Vibrationen führen winzige Neigungswinkel zu einer kontinuierlichen Biegebeanspruchung der Schrauben, was zu Gewindeverschleiß, Schraubenermüdung, Lockerung und sogar plötzlichem Bruch führt.

Die meisten herkömmlichen Montagelösungen basieren auf gewöhnlichen Unterlegscheiben oder Federscheiben, um die Befestigung zu erleichtern. Allerdings spielen diese herkömmlichen Befestigungselemente nur eine einfache Rolle bei der Druckverteilung und beim Lösen. Sie verfügen überhaupt nicht über die Fähigkeit zur Winkelkompensation und können exzentrische Biegekräfte nicht eliminieren. Bei hochpräzisen Formen, hydraulischen Geräten und schweren Stahlkonstruktionen führt der Einsatz gewöhnlicher Unterlegscheiben zu einer erheblichen Reduzierung der Stabilität der Baugruppe und einer Verkürzung der Gesamtlebensdauer der Geräte.DIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende Unterlegscheibelöst perfekt das seit langem bestehende Problem der Montagewinkelabweichung in der Branche. Seine einzigartige konvex-konkave gepaarte Kugelstruktur kann sich aktiv an geneigte Installationsflächen anpassen, unregelmäßige Biegespannungen in gleichmäßigen axialen Druck umwandeln und die Sicherheit und Stabilität von Schraubenverbindungen grundlegend schützen.

DIN6319-Unterlegscheiben im Vergleich zu herkömmlichen Unterlegscheiben: Vergleich der Kernleistung

Um Ingenieuren und Einkäufern bei der genauen Auswahl von Verbindungselementen für unterschiedliche Arbeitsbedingungen zu helfen, führen wir einen detaillierten Leistungsvergleich zwischen selbstausrichtenden Kugelscheiben und gewöhnlichen Flachscheiben/Federscheiben durch. Die strukturellen Mängel herkömmlicher Unterlegscheiben kommen in Hochleistungs- und geneigten Montageszenarien vollständig zum Vorschein, während die strukturellen Vorteile von DIN6319-Sets voll zur Geltung kommen.

Vergleichsartikel	Gewöhnliche Unterlegscheibe/Federscheibe	DIN6319 Kugelscheibensatz
Fähigkeit zur Winkelkompensation	Keine, kann sich nicht an geneigte Oberflächen anpassen	Unterstützt 3–4° Winkelabweichungskompensation, aktive Selbstausrichtung
Schraubenspannungszustand	Biegespannung und exzentrische Belastung lassen sich leicht erzeugen	Beseitigen Sie Biegekräfte und tragen Sie reine axiale Spannungen
Vibrationsfestigkeit	Schlecht, bei längerer Vibration leicht zu lösen	Stabile Befestigung, wirksamer Widerstand gegen Vibrationslockerung
Lebensdauer	Kurz, es kann leicht zu Schäden durch Bolzenermüdung kommen	Lange Lebensdauer, reduzierte Wartungshäufigkeit der Geräte
Anwendbare Szenarien	Nur für flache und leichte Montage geeignet	Profi für schwere, unebene und schräge Montage

Aus dem Vergleich wird deutlich, dass herkömmliche Unterlegscheiben nur die grundlegendsten Befestigungsanforderungen erfüllen können. Bei unebenen Montageflächen und schweren Arbeitsbedingungen können sie Konstruktionsfehler nicht mehr ausgleichen. Im Gegensatz,DIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende Unterlegscheibeist professionell für die industrielle Fehlerkompensation konzipiert. Es kann den Montagewinkel automatisch an den tatsächlichen Installationszustand anpassen und so sicherstellen, dass jede Schraube vertikal und gleichmäßig belastet wird, was ein unersetzlicher Kernvorteil bei der industriellen Montage auf hohem Niveau ist.

Kernfunktionsprinzip von Kugelscheibensätzen

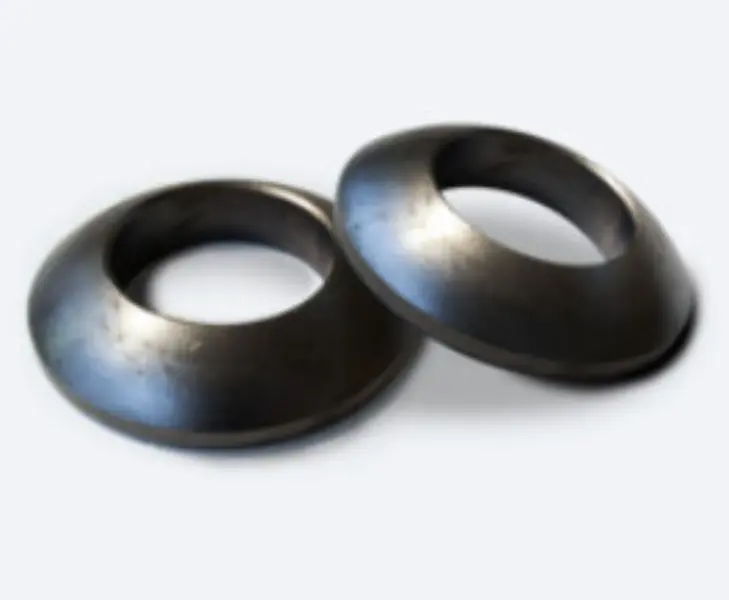

Eine kompletteDer selbstausrichtende Unterlegscheibensatz DIN6319 besteht aus passenden konvexen Unterlegscheiben vom Typ Cund D-förmige konkave Unterlegscheibe. Nach Präzisionsschmieden und Feinstschleifen ist die sphärische Kontaktfläche glatt und flach, mit hoher Passgenauigkeit und flexiblem Gleitverhalten. Wenn die Montageebene während der Geräteinstallation geneigt oder versetzt ist, können die konvexen und konkaven gekrümmten Oberflächen frei gleiten, um die Winkelselbstkorrektur abzuschließen und den Bolzen und die gepresste Werkstückoberfläche vollständig anzupassen.

Dieses Funktionsprinzip verändert den erzwungenen Montagezustand herkömmlicher Flachdichtungen völlig. Es vermeidet Schraubentorsionen und -verbiegungen, die durch erzwungene Kalibrierung oder Installationsfehler verursacht werden, stellt sicher, dass sich das Verbindungssystem immer im optimalen Spannungszustand befindet, und verbessert die Gesamtsteifigkeit und Stabilität mechanischer Geräte erheblich.

Materialqualität	Maximale kontinuierliche Arbeitstemperatur	Empfohlener Drehmomentfaktor	Anwendbare Umwelttipps
C45 Kohlenstoffstahl	220℃	0,14~0,18	Allgemeine Industrie, Innenmontage von Formen
Edelstahl A2	300℃	0,18~0,22	Feuchter Innenbereich, gewöhnliche Korrosionsschutzszene
A4 Edelstahl	315℃	0,19~0,23	Küstensalznebel, chemisch korrosive Umgebung

Praktischer Nutzen der Material- und Oberflächenbehandlung

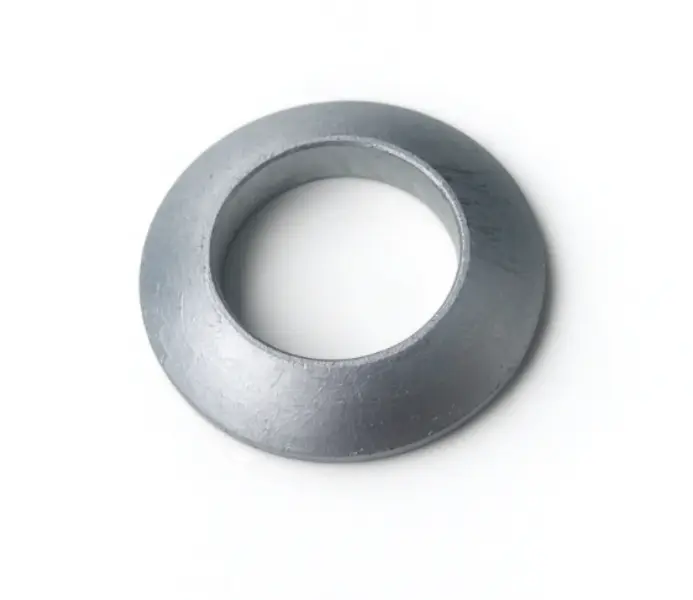

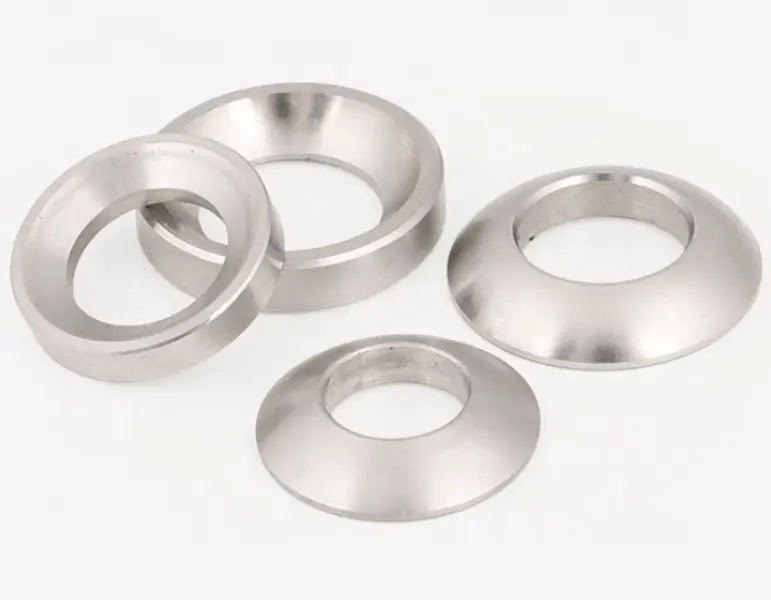

Unterschiedliche Material- und Oberflächenbehandlungskonfigurationen verleihen den Unterlegscheiben eine gezielte Anpassungsfähigkeit an die Umwelt.DIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende Unterlegscheibeübernimmt vielfältige Materialoptionen. Unterlegscheiben aus C45-Kohlenstoffstahl mit weiß-blauer Verzinkung verfügen über eine gleichmäßige Beschichtung und eine stabile Rostschutzleistung und eignen sich für die meisten Montageszenarien im Freien und im Allgemeinen in der Industrie. Mit Schwarzoxid behandelte Produkte zeichnen sich durch geringe Reibung und keine reflektierende Blendung aus, was sich besser für die Präzisionsform-Innenspannung eignet und die Genauigkeit der Formverarbeitung nicht beeinträchtigt. Unterlegscheiben aus A2/A4-Edelstahl verzichten auf den Oberflächenschutz, verfügen über eine inhärente Oxidations- und Korrosionsbeständigkeit und passen sich perfekt an hohe Luftfeuchtigkeit, Salznebel und raue chemische Arbeitsbedingungen an.

Alle Materialien stammen aus zertifizierten großen Stahlwerken und weisen stabile mechanische Eigenschaften und zuverlässige Härte auf, um sicherzustellen, dass sich die Unterlegscheiben unter langfristigem starkem Druck nicht verformen oder versagen. Kundenspezifische Oberflächenbehandlungen und Produkte in Sondergrößen werden unterstützt, um individuelle technische Anforderungen zu erfüllen.

Typische Anwendungsszenarien

Mit seiner leistungsstarken Winkelkorrektur und SpannungsausgleichsleistungDIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende Unterlegscheibewird häufig in hochpräzisen und hochbeanspruchten Industriebereichen eingesetzt. In der Formenindustrie führt wiederholtes Spannen sowie thermische Ausdehnung und Kontraktion zu einer Verformung der Formplatte und einer Ebenheitsabweichung. Der selbstausrichtende Unterlegscheibensatz kann kleine Winkelfehler automatisch ausgleichen, um die Formschließkraft stabil zu halten.

Bei schweren Maschinen, hydraulischen Geräten, im Stahlkonstruktionsbau und bei der Montage von Generatorbasis kommt es häufig zu Fundamentsetzungen und Abweichungen bei der Geräteinstallation. Der DIN6319-Unterlegscheibensatz kann das Problem der ungleichmäßigen Belastung der Schraubenverbindungen wirksam lösen, Gerätevibrationen und lose Verbindungen verhindern und den langfristig stabilen Betrieb mechanischer Systeme gewährleisten. Es handelt sich um ein notwendiges optimiertes Befestigungszubehör für die mechanische Konstruktion und Geräteaufrüstung.

Standardisierte Verpackung und Exportversandgarantie

Als professioneller exportorientierter Hersteller von Verbindungselementen verwendet Ningbo Gangtong Zheli Fasteners Co., Ltd. für alle fertigen Unterlegscheiben eine streng exportstandardisierte Verpackung, um die Produktintegrität bei grenzüberschreitenden Langstreckentransporten sicherzustellen. Herkömmliche Produkte sind mit wasserdichten und feuchtigkeitsbeständigen Kunststoff-Innenbeuteln verpackt, die mit einer verdickten, verstärkten Karton-Außenverpackung kombiniert sind, die Rost, Kratzer, Kollisionen und Verformungen der Produktoberfläche wirksam verhindern kann.

Für große Exportaufträge und Kundenaufträge mit hohem Standard unterstützen wir maßgeschneiderte Holzkistenverpackungen und Palettenverpackungen, um die Transportsicherheit weiter zu erhöhen. Alle Verpackungen können individuelle Markenlogos und exklusive Etiketten des Kunden tragen, um den Anforderungen des Markenexports und der Lagerverwaltung gerecht zu werden. Vor jeder Lieferung führt unser Team eine vollständige Prüfung des Aussehens, der Größe und der Menge des Produkts durchKonvexe und konkave selbstausrichtende Unterlegscheibe der kugelförmigen Waschmaschine DIN6319,Sortieren und verpacken Sie streng nach internationalen Exportstandards und vervollständigen Sie die Zusammenstellung der Begleitdokumente, um eine sichere und barrierefreie Lieferung der Waren an globale Kunden zu gewährleisten.

Warum sollten Sie sich für Verbindungselemente von Ningbo Gangtong Zheli entscheiden?

Wir konzentrieren uns auf die Forschung und Entwicklung sowie die Produktion hochwertiger DIN-Standard-Verbindungselemente mit ausgereifter Produktionstechnologie und einem vollständigen Qualitätskontrollsystem. AlleDIN6319 Kugelscheibe, konvexe und konkave, selbstausrichtende UnterlegscheibeDie Produkte werden in strikter Übereinstimmung mit deutschen Industriestandards mit präzisen Maßtoleranzen und hervorragender Austauschbarkeit hergestellt.

Von der Eingangskontrolle des Rohmaterials über die Präzisionsverarbeitung und Oberflächenbehandlung bis hin zur Verpackung und Lieferung des fertigen Produkts implementiert jede Verbindung eine standardisierte Qualitätskontrolle. Wir bieten Mustertestdienste, vollständige Anpassungen von M6 bis M64, stabile Lagerbestände und professionellen technischen Support vor und nach dem Verkauf. Mit zuverlässiger Produktqualität und durchdachtem Exportservice haben wir langfristige Kooperationsbeziehungen mit Kunden in Europa, Amerika, Südostasien und anderen Regionen aufgebaut und uns auf dem globalen Markt für Industriebefestigungen große Anerkennung erworben.

FAQ

F1: Ist es notwendig, konvexe und konkave Unterlegscheiben als kompletten Satz zu verwenden?

A1: Ja. Nur die aufeinander abgestimmten konvexen Unterlegscheiben vom C-Typ und die konkaven Unterlegscheiben vom D-Typ können die selbstausrichtende Funktion zum Ausgleich der Winkelabweichung der Baugruppe realisieren. Eine einzelne Unterlegscheibe kann keinen Gleitsitz bilden und keinen Winkelkorrektureffekt erzielen.

F2: Was ist der größte Unterschied zwischen DIN6319-Kugelscheiben und gewöhnlichen Unterlegscheiben?

A2: Der Hauptunterschied ist die Fähigkeit zur Winkelkompensation. Gewöhnliche Unterlegscheiben können nur den Druck verteilen, während selbstausrichtende Unterlegscheiben nach DIN6319 die Installationsneigung aktiv korrigieren, Bolzenbiegespannungen beseitigen und die Sicherheit und Lebensdauer von Hochleistungsverbindungen erheblich verbessern können.

F3: Können DIN6319-Unterlegscheiben in Umgebungen mit hohen Temperaturen und Korrosion verwendet werden?

A3: Ja. Wir haben mehrere Materialoptionen. Modelle aus A2/A4-Edelstahl passen sich korrosiven Umgebungen an, und hochwertige Materialien halten kontinuierlichen Arbeitsbedingungen bei hohen Temperaturen stand und erfüllen so die Nutzungsanforderungen verschiedener rauer Szenarien.
